Wie funktioniert die E Bike Motor Technik?

Du möchtest verstehen, wie die Technik hinter einem E-Bike-Motor funktioniert, um die richtige Kaufentscheidung zu treffen oder dein Rad besser kennenzulernen? Dieser Text erklärt dir auf den Punkt gebracht die Kernmechanismen und Komponenten, die für dich als E-Bike-Nutzer oder Interessent relevant sind, um die Funktionsweise der Tretunterstützung lückenlos zu durchdringen.

Grundlagen der E-Bike-Motor-Technik

Ein E-Bike-Motor ist im Grunde ein Elektromotor, der deine eigene Muskelkraft durch zusätzliche Energie ergänzt. Das Ziel ist es, das Fahren angenehmer und weniger anstrengend zu gestalten, insbesondere auf Steigungen, bei Gegenwind oder für längere Distanzen. Die Technik dahinter basiert auf drei wesentlichen Säulen: dem Motor selbst, dem Akku als Energiequelle und der Steuerelektronik, die alles miteinander verbindet und regelt.

Arten von E-Bike-Motoren

Es gibt drei Haupttypen von Motoren, die in E-Bikes verbaut werden: Front-, Mittel- und Heckmotoren. Jeder Typ hat seine eigenen Vor- und Nachteile bezüglich Gewichtsverteilung, Fahrgefühl und Anwendung.

• Frontmotoren: Diese sind oft die günstigste Option und relativ einfach zu integrieren. Sie ziehen dich nach vorne. Nachteile können eine Kopflastigkeit und ein schlechteres Fahrverhalten auf rutschigem Untergrund sein.
• Mittelmotoren: Diese sind am weitesten verbreitet und sitzen in der Regel im Bereich des Tretlagers. Sie übertragen die Kraft direkt auf die Kette oder den Riemen und bieten dadurch ein sehr natürliches Fahrgefühl, da die Unterstützung dort ansetzt, wo auch deine Kraft wirkt. Sie sorgen für eine gute Gewichtsverteilung.
• Heckmotoren: Diese sind im Hinterradnarbeneingebaut und schieben dich an. Sie können sehr leistungsstark sein und bieten oft eine gute Traktion. Allerdings kann die Gewichtsverteilung etwas unausgeglichen sein, und bei einem platten Reifen ist der Austausch komplizierter.

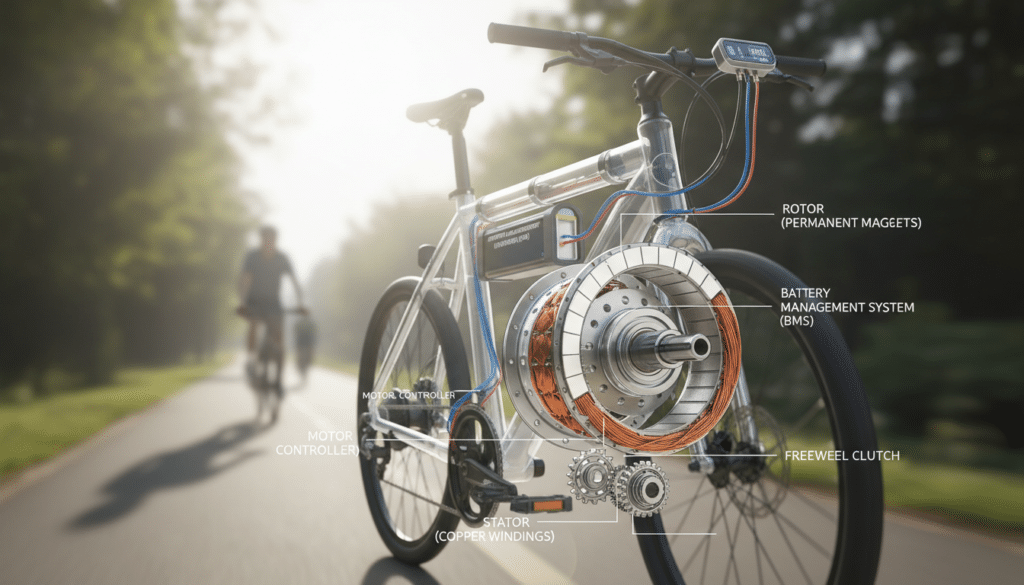

Der Elektromotor im Detail

Das Herzstück jedes E-Bikes ist der Elektromotor. Bei den meisten E-Bikes kommen bürstenlose Gleichstrommotoren (BLDC – Brushless Direct Current) zum Einsatz. Diese Motoren sind effizient, langlebig und wartungsarm. Sie bestehen im Wesentlichen aus einem Rotor und einem Stator.

• Stator: Dies ist der feststehende Teil des Motors. Er enthält Spulen, durch die Strom fließt, um ein rotierendes Magnetfeld zu erzeugen.
• Rotor: Dies ist der drehbare Teil des Motors, der Permanentmagnete enthält. Das rotierende Magnetfeld des Stators interagiert mit den Magneten des Rotors und versetzt ihn in Drehung.

Die Art und Weise, wie der Strom durch die Spulen des Stators geleitet wird, bestimmt die Drehrichtung und die Geschwindigkeit des Rotors. Die Steuerelektronik passt diesen Stromfluss basierend auf den Eingaben von Sensoren und dem gewählten Unterstützungsgrad an.

Drehmoment und Leistung

Zwei wichtige Kenngrößen bei E-Bike-Motoren sind das Drehmoment und die Leistung. Das Drehmoment gibt an, wie viel Kraft der Motor aufbringen kann, um das Laufrad zu drehen. Es wird in Newtonmetern (Nm) gemessen und ist entscheidend für das Beschleunigungsvermögen und die Fähigkeit, Steigungen zu bewältigen. Eine höhere Nm-Zahl bedeutet mehr Durchzugskraft.

Die Leistung wird in Watt (W) angegeben und beschreibt, wie schnell der Motor Arbeit verrichten kann. In Europa ist die Nenndauerleistung von Pedelecs auf 250 Watt begrenzt, um sie als Fahrräder zu klassifizieren. Diese Leistung ist jedoch nicht konstant, sondern wird bei Bedarf kurzzeitig überschritten, um z.B. beim Anfahren oder Beschleunigen zu helfen. Die Spitzenleistung kann deutlich höher liegen.

Der Akku: Die Energiequelle

Der Akku ist die Energiequelle für den Elektromotor. Nahezu alle modernen E-Bikes verwenden Lithium-Ionen-Akkus. Diese bieten eine hohe Energiedichte, sind relativ leicht und haben eine lange Lebensdauer.

• Kapazität: Die Kapazität eines Akkus wird in Wattstunden (Wh) angegeben. Sie bestimmt die Reichweite deines E-Bikes. Je höher die Wattstunde, desto weiter kannst du mit einer Ladung fahren. Gängige Kapazitäten reichen von etwa 300 Wh bis über 700 Wh.
• Spannung: Die Spannung wird in Volt (V) gemessen und beeinflusst die Effizienz des Systems. Üblich sind 36V oder 48V.
• Ladezyklen: Ein Ladezyklus bezeichnet das vollständige Entladen und Wiederaufladen des Akkus. Lithium-Ionen-Akkus halten in der Regel mehrere hundert bis über tausend Ladezyklen.

Der Akku ist über ein Batteriemanagementsystem (BMS) geschützt, das die einzelnen Zellen überwacht und vor Überladung, Tiefentladung und Überhitzung schützt. Dies erhöht die Sicherheit und Lebensdauer des Akkus.

Die Steuerelektronik und Sensoren

Die Steuerelektronik, oft als Controller oder Bordcomputer bezeichnet, ist das Gehirn des E-Bike-Systems. Sie empfängt Informationen von verschiedenen Sensoren und steuert den Elektromotor entsprechend.

• Trittfrequenzsensor: Dieser Sensor erkennt, ob und wie schnell du trittst. Sobald eine Bewegung erkannt wird, gibt er ein Signal an die Steuerelektronik.
• Drehmomentsensor: Dies ist der fortschrittlichste Sensor. Er misst die Kraft, die du tatsächlich auf die Pedale ausübst. Je stärker du trittst, desto mehr Unterstützung liefert der Motor. Dies ermöglicht eine sehr intuitive und natürliche Fahrweise.
• Geschwindigkeitssensor: Dieser Sensor misst die Geschwindigkeit des Hinterrads und sorgt dafür, dass die Motorunterstützung bei Erreichen der gesetzlichen Grenze (z.B. 25 km/h bei Pedelecs) abgeregelt wird.

Der Controller verarbeitet die Daten dieser Sensoren und passt die Stromzufuhr zum Motor an. Du kannst über das Bedienelement am Lenker verschiedene Unterstützungsstufen auswählen (z.B. Eco, Tour, Sport, Turbo), die dem Controller vorgeben, wie stark er deine Kraft ergänzen soll.

Zusammenspiel der Komponenten

Das Zusammenspiel aller Komponenten ist entscheidend für die Funktionalität und das Fahrgefühl eines E-Bikes. Wenn du in die Pedale trittst:

1. Die Sensoren (Trittfrequenz und/oder Drehmoment) erfassen deine Bewegung und die ausgeübte Kraft.
2. Diese Daten werden an die Steuerelektronik gesendet.
3. Die Steuerelektronik wertet die Daten aus und vergleicht sie mit der von dir gewählten Unterstützungsstufe.
4. Die Elektronik gibt ein entsprechendes Signal an den Motor.
5. Der Motor zieht Energie aus dem Akku und erzeugt ein Drehmoment, das auf die Kette oder direkt auf das Laufrad übertragen wird, um dich zu unterstützen.
6. Der Geschwindigkeitssensor stellt sicher, dass die Unterstützung bei 25 km/h (oder der jeweiligen Grenze) abgeregelt wird.

Dieses komplexe System arbeitet in Millisekunden, um dir eine nahtlose und intuitive Tretunterstützung zu bieten.

Übersicht der E-Bike-Motor-Technik

Kategorie	Beschreibung	Relevanz für dich
Motortypen	Front-, Mittel- und Heckmotoren mit unterschiedlicher Kraftübertragung und Gewichtsverteilung.	Beeinflusst Fahrgefühl, Traktion und Handling. Mittelmotoren gelten oft als ausgewogen und natürlich.
Motorprinzip	Bürstenlose Gleichstrommotoren (BLDC) mit Rotor und Stator, erzeugen rotierendes Magnetfeld für Drehung.	Erklärt die grundlegende Funktionsweise der Kraftgenerierung.
Leistungsdaten	Nenndauerleistung (250W in Europa) und Drehmoment (Nm) für Durchzugskraft und Steigfähigkeit.	Entscheidend für die spürbare Unterstützung und Leistungsfähigkeit in verschiedenen Situationen.
Akku-Technologie	Lithium-Ionen-Akkus mit Kapazität (Wh) für Reichweite und Ladezyklen für Lebensdauer.	Bestimmt, wie weit du fahren kannst und wie lange der Akku hält.
Steuerung & Sensorik	Controller, Trittfrequenz-, Drehmoment- und Geschwindigkeitssensoren für intelligente Regelung der Unterstützung.	Ermöglicht intuitive, bedarfsgerechte Unterstützung und Einhaltung von Vorschriften.

FAQ – Häufig gestellte Fragen zu Wie funktioniert die E Bike Motor Technik?

Was bedeutet die maximale Unterstützung von 25 km/h bei Pedelecs?

Die maximale Unterstützung von 25 km/h ist eine gesetzliche Vorschrift in Europa für Pedelecs (Pedal Electric Cycles). Sie bedeutet, dass der Motor nur bis zu dieser Geschwindigkeit aktiv unterstützt. Trittst du schneller als 25 km/h, schaltet die Motorunterstützung ab, und du fährst nur noch mit deiner eigenen Kraft. Dies dient der Verkehrssicherheit und der Klassifizierung von Pedelecs als Fahrräder.

Wie beeinflusst der Drehmomentsensor das Fahrgefühl?

Ein Drehmomentsensor misst die exakte Kraft, die du auf die Pedale ausübst. Je stärker du trittst, desto mehr Unterstützung liefert der Motor. Dies führt zu einem sehr natürlichen und intuitiven Fahrgefühl, da die Unterstützung proportional zu deiner eigenen Anstrengung ist. Es fühlt sich an, als würdest du mit dem Wind im Rücken fahren, da der Motor deine Kraft exakt ergänzt.

Was ist der Unterschied zwischen Leistung (Watt) und Drehmoment (Nm) bei einem E-Bike-Motor?

Die Leistung (in Watt, W) gibt an, wie schnell der Motor Energie umwandeln kann und ist eine Angabe über die „Kraftentfaltung“ über die Zeit. Das Drehmoment (in Newtonmetern, Nm) beschreibt die rotatorische Kraft, die der Motor aufbringen kann, um das Laufrad zu drehen. Ein hohes Drehmoment ist entscheidend für das Anfahren, das Bewältigen von Steigungen und das Beschleunigen, während die Leistung die Fähigkeit zur Aufrechterhaltung von Geschwindigkeit, insbesondere bergauf, beeinflusst.

Wie lange hält ein typischer E-Bike-Akku?

Die Lebensdauer eines E-Bike-Akkus wird in der Regel in Ladezyklen angegeben. Ein moderner Lithium-Ionen-Akku hält oft zwischen 500 und 1.000 vollen Ladezyklen, bevor seine Kapazität merklich nachlässt (typischerweise unter 80% der ursprünglichen Kapazität). Bei durchschnittlicher Nutzung kann das eine Nutzungsdauer von mehreren Jahren bedeuten. Die tatsächliche Reichweite pro Ladung hängt von Faktoren wie Akkukapazität, Unterstützungsstufe, Gelände, Körpergewicht und Fahrweise ab.

Was sind die Hauptvorteile eines Mittelmotors im Vergleich zu einem Heck- oder Frontmotor?

Mittelmotoren sind in der Regel die beliebteste Wahl, da sie die Kraft direkt auf die Kette oder den Riemen übertragen, was ein sehr natürliches Fahrgefühl vermittelt. Sie sorgen für eine zentrale und tiefe Gewichtsverteilung, was zu einer besseren Balance und einem agileren Handling führt, insbesondere in Kurven. Zudem wird die Kraft optimal genutzt, da sie direkt in den Antriebsstrang eingespeist wird.

Wie wird die Motorunterstützung geregelt, wenn ich nicht trete?

Bei den meisten E-Bikes, insbesondere bei Pedelecs, greift die Motorunterstützung nur dann, wenn du aktiv in die Pedale trittst. Wenn du aufhörst zu treten, schaltet sich auch die Motorunterstützung ab. Es gibt Ausnahmen bei manchen S-Pedelecs oder speziellen Funktionen, die ein Anschieben aus dem Stand ermöglichen, aber die Kernfunktion der Tretunterstützung erfordert immer eine eigene Muskelkraft.

Welchen Einfluss hat die Motorenwahl auf das Gewicht des E-Bikes?

Die Wahl des Motors und Akkus hat einen signifikanten Einfluss auf das Gesamtgewicht eines E-Bikes. Mittelmotoren sind oft schwerer als Front- oder Heckmotoren, aber ihr Gewicht ist besser zentralisiert. Heckmotoren können das Hinterradgewicht erhöhen, während Frontmotoren das Vorderradgewicht erhöhen und das Handling beeinflussen können. Größere Akkus mit höherer Kapazität sind ebenfalls schwerer. Ein typisches E-Bike wiegt heute zwischen 20 und 25 Kilogramm, kann aber je nach Komponenten und Rahmenmaterial auch leichter oder schwerer sein.
