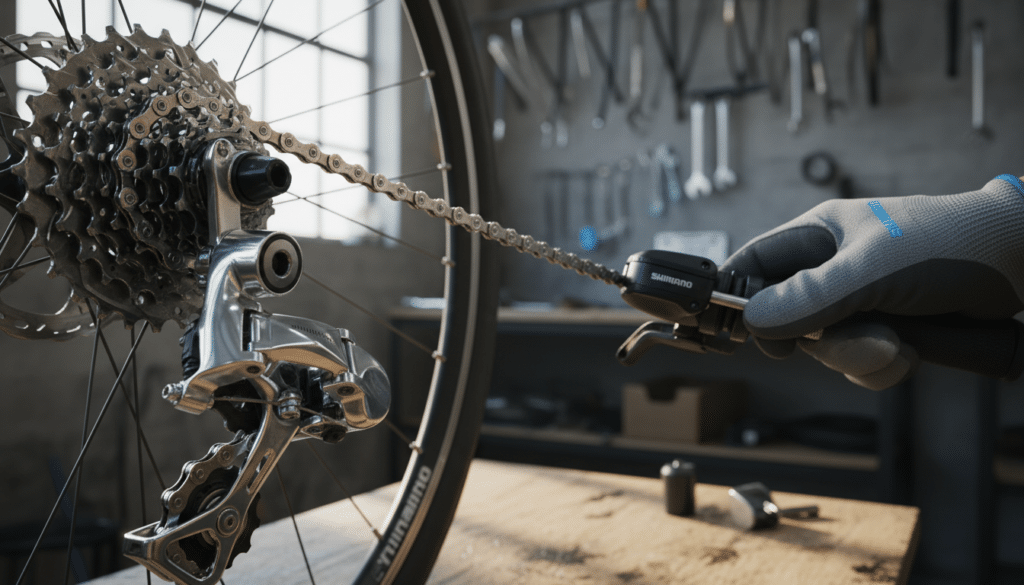

Du möchtest verstehen, wie dein Fahrrad mit einer Shimano Schaltung funktioniert, um Wartungsarbeiten besser durchzuführen, Probleme zu identifizieren oder einfach nur die Technologie dahinter zu würdigen? Dieser Leitfaden erklärt dir detailliert die Mechanik und die Funktionsweise von Shimano Schaltwerken, Ritzelpaketen und Schalthebeln, die für ein reibungsloses Fahrerlebnis unerlässlich sind.
Grundprinzipien der Fahrradschaltung
Die Kernfunktion einer Fahrradschaltung ist es, das Verhältnis zwischen der Trittfrequenz des Fahrers (Kadenz) und der Geschwindigkeit des Fahrrads zu variieren. Dies geschieht durch das Verschieben der Fahrradkette zwischen verschiedenen Zahnrädern am vorderen Kettenblatt und am hinteren Ritzelpaket. Eine höhere Übersetzung (größeres Kettenblatt vorne, kleineres Ritzel hinten) ermöglicht höhere Geschwindigkeiten bei gleicher Trittfrequenz, erfordert aber mehr Kraft. Eine niedrigere Übersetzung (kleineres Kettenblatt vorne, größeres Ritzel hinten) erleichtert das Fahren bergauf oder bei Gegenwind, führt aber zu einer geringeren Geschwindigkeit bei gleicher Trittfrequenz.
Die Hauptkomponenten einer Shimano Schaltung
Eine typische Shimano Schaltung besteht aus mehreren essenziellen Komponenten, die präzise zusammenarbeiten müssen:
- Schalthebel (Shifters): Diese befinden sich am Lenker und werden vom Fahrer bedient. Sie lösen die Bewegung des Schaltwerks aus.
- Schaltwerk (Derailleur): Das Schaltwerk bewegt die Kette über die Zahnräder. Es gibt ein Schaltwerk für das vordere Kettenblatt (Umwerfer) und eines für das hintere Ritzelpaket.
- Kette (Chain): Die Kette überträgt die Kraft vom Pedal zum Hinterrad und muss flexibel genug sein, um über die verschiedenen Zahnräder zu gleiten.
- Kassette / Ritzelpaket (Cassette / Freewheel): Dies ist die Ansammlung von Zahnrädern am Hinterrad.
- Kettenblätter (Chainrings): Die Zahnräder am Kurbelarm, an denen die Pedale befestigt sind.
- Schaltzüge (Cables) und Hüllen (Housing): Diese übertragen die mechanische Bewegung vom Schalthebel zum Schaltwerk. Bei elektronischen Schaltungen entfallen diese und werden durch elektrische Kabel ersetzt.
Wie das Schalten im Detail funktioniert: Mechanische Systeme
Bei mechanischen Shimano Schaltungen ist die Interaktion zwischen Schalthebel und Schaltwerk entscheidend. Shimano verwendet hierbei ein sogenanntes „Zugverhältnis“ (Cable Pull Ratio). Dieses Verhältnis bestimmt, wie weit sich das Schaltwerk bewegt, wenn der Schalthebel betätigt wird.
Die Rolle des Schalthebels
Wenn du einen Schalthebel betätigst, ziehst du über einen Mechanismus im Inneren des Hebels den Schaltzug. Dieser Zug ist mit dem Schaltwerk verbunden. Unterschiedliche Shimano Schaltgruppen können unterschiedliche Zugverhältnisse aufweisen. Dieses Detail ist besonders wichtig bei der Wartung und dem Austausch von Komponenten, um sicherzustellen, dass Schalthebel und Schaltwerk kompatibel sind.
Das Schaltwerk (Umwerfer und Schaltwerk hinten)
Hinterradschaltwerk: Das hinterradschaltwerk ist für das Wechseln der Gänge auf der Kassette zuständig. Es verfügt über einen parallelogrammförmigen Mechanismus, der sich seitlich bewegt. Ein federbelasteter Arm führt die Kette zum gewünschten Ritzel. Wenn der Schaltzug gezogen wird, bewegt sich das Schaltwerk in eine Richtung (oft nach außen, um auf größere Ritzel zu schalten), und wenn der Zug gelockert wird, bewegt es sich in die andere Richtung (oft nach innen, um auf kleinere Ritzel zu schalten). Die genaue Bewegung wird durch Anschlagschrauben (H und L für High und Low) und die Zugspannung eingestellt.
Umwerfer vorne: Der Umwerfer hat eine ähnliche Funktion, ist aber dafür zuständig, die Kette zwischen den vorderen Kettenblättern zu bewegen. Er hat eine breitere Führung, um die Kette sicher von einem Kettenblatt zum nächsten zu schieben. Auch hier steuert der Schalthebel über den Schaltzug die Position des Umwerfers.
Die Kette und die Zahnräder
Die Kette muss präzise auf die Zähne der Ritzel und Kettenblätter passen. Die Anzahl der Zähne und die Teilung der Kette sind entscheidend für ein reibungsloses Schalten. Wenn die Kette auf ein neues Zahnrad geschaltet wird, muss sie sanft auf die Zähne gleiten, ohne zu springen oder zu überspringen. Dies wird durch die Gestaltung der Zahnflanken (oft als „Shift Gates“ oder „Rampen“ bezeichnet) und die genaue Ausrichtung des Schaltwerks unterstützt.
Shimano Schaltgruppen: Vielfalt und Technologie
Shimano bietet eine breite Palette an Schaltgruppen für verschiedene Fahrradtypen und Budgets an. Jede Gruppe hat spezifische Technologien und Eigenschaften, die das Schalten beeinflussen:
Shimano STI (Shimano Total Integration)
STI-Schalthebel, oft als „ErgoPower“-Hebel bezeichnet, integrieren Brems- und Schalthebelfunktionen in einer Einheit. Dies ist bei den meisten modernen Rennrädern und vielen Gravelbikes Standard. Durch Drücken des Bremshebels nach innen wird geschaltet, während ein kleinerer Hebel (oft hinter dem Bremshebel) ebenfalls zum Schalten dient. Die unterschiedlichen Zugverhältnisse bei STI-Hebeln sind hier besonders wichtig.
Shimano Dyna-Sys
Dyna-Sys ist eine Technologie für Mountainbikes, die ein engeres Übersetzungsverhältnis zwischen den Gängen bietet. Das bedeutet, dass die Sprünge zwischen den einzelnen Gängen kleiner sind, was eine feinere Abstimmung der Trittfrequenz ermöglicht und die Kette in einem effizienteren Bereich hält. Dies resultiert oft in 10- oder 11-fach Systemen, bei denen die Kassette eine größere Bandbreite hat, aber die Abstufung feiner ist.
Shimano Hyperglide
Hyperglide bezieht sich auf das Design der Ritzel und Kettenblätter, das für schnelle und präzise Schaltvorgänge optimiert ist. Spezielle Rampen und Profile auf den Zähnen helfen, die Kette beim Schalten auf das nächste Ritzel zu führen. Dies ist eine weit verbreitete Technologie in fast allen modernen Shimano Schaltgruppen.
Shimano Di2 (Digital Integrated Intelligence)
Di2 ist Shimanos elektronisches Schaltsystem. Hierbei werden die Schaltzüge durch elektrische Kabel ersetzt. Die Schalthebel senden digitale Signale an einen zentralen Steuerkasten, der dann die Motoren im Schaltwerk und Umwerfer ansteuert. Dies ermöglicht extrem schnelle und präzise Schaltvorgänge, die nicht von der Zugspannung oder äußeren Einflüssen beeinträchtigt werden. Das System ist auch programmierbar, um individuelle Schaltpräferenzen zu ermöglichen.
Mechanik im Detail: Zugverhältnisse und Kompatibilität
Eines der wichtigsten Konzepte, um zu verstehen, wie Shimano Schaltungen funktionieren, ist das „Zugverhältnis“ (Cable Pull Ratio). Dieses Verhältnis gibt an, wie viel Schaltzug bewegt wird, wenn der Schalthebel betätigt wird, und wie sich das Schaltwerk daraufhin bewegt.
Shimano hat im Laufe der Jahre unterschiedliche Zugverhältnisse verwendet:
- 1:1 (Rapid Rise/Down): Ältere Systeme, bei denen sich das Schaltwerk bei gleichem Zugzugweg unterschiedlich bewegt.
- 9-Speed MTB (XTR M950/M960, Deore M5xx): Ein Verhältnis von ca. 1:1.2 oder 1:1.3 (1.2 bis 1.3 mm Schaltwerkbewegung pro mm Zugzugweg).
- 10-Speed MTB (Shadow): Ca. 1:1.1 oder 1:1.2.
- 11-Speed MTB (Shadow+): Ca. 1:1.1.
- Shimano Road 10-Speed (Dura-Ace 7800/7900, Ultegra 6700, 105 5700): Ca. 1:1.4.
- Shimano Road 11-Speed (Dura-Ace 9000, Ultegra 6800, 105 5800): Ca. 1:1.2.
- Shimano Road 11-Speed (Dura-Ace R9100, Ultegra R8000, 105 R7000): Ca. 1:1.1.
Warum ist das wichtig? Wenn du versuchst, einen Schalthebel einer Gruppe mit einem Schaltwerk einer anderen Gruppe zu kombinieren, das ein anderes Zugverhältnis hat, wird die Schaltung nicht korrekt funktionieren. Die Kette wird nicht präzise auf die Ritzel treffen. Es ist daher entscheidend, dass Schalthebel und Schaltwerk zueinander passen, basierend auf ihrem jeweiligen Zugverhältnis. Bei elektronischen Systemen wie Di2 spielt dies keine Rolle, da die digitale Steuerung die Bewegung übernimmt.
Pflege und Wartung für optimale Funktion
Damit deine Shimano Schaltung reibungslos funktioniert, sind regelmäßige Wartung und Pflege unerlässlich:
- Reinigung: Halte Kette, Schaltwerk und Ritzel sauber. Schmutz und Dreck beeinträchtigen die Schaltperformance erheblich.
- Schmierung: Eine gut geschmierte Kette gleitet besser und reduziert Verschleiß. Wähle ein geeignetes Kettenöl.
- Zugspannung: Die richtige Zugspannung ist entscheidend für präzise Schaltvorgänge. Dies wird über die Zugeinstellschrauben am Schalthebel und am Schaltwerk eingestellt.
- Verschleißteile: Kette, Ritzel und Kettenblätter unterliegen Verschleiß. Wenn diese Teile abgenutzt sind, kann die Schaltung unpräzise werden. Ein Verschleißlehre kann helfen, den Verschleiß zu messen.
- Justierung: Insbesondere die Anschlagschrauben am Schaltwerk (H und L) müssen korrekt eingestellt sein, um zu verhindern, dass die Kette vom Ritzelpaket abfällt.
Übersicht der Schlüsselkomponenten und ihrer Funktionen
| Komponente | Hauptfunktion | Beispiele Shimano Technologien | Wichtigkeit für die Schaltung |
|---|---|---|---|
| Schalthebel | Steuert die Bewegung des Schaltwerks per Zug oder Signal | STI (Total Integration), Di2 (Elektronisch) | Ermöglicht dem Fahrer die Gangwahl; Zugverhältnis ist kritisch für mechanische Systeme |
| Schaltwerk (Hinten) | Bewegt die Kette über die hinteren Ritzel | Shadow, Shadow+ (Kettenstabilisierung) | Primäre Komponente für Gangwechsel am Heck; präzise Ausrichtung notwendig |
| Umwerfer (Vorne) | Bewegt die Kette über die vorderen Kettenblätter | Side-Swing (Optimierte Führung), Di2 | Ermöglicht Wechsel zwischen unterschiedlichen Übersetzungsspektren vorne |
| Kassette/Ritzelpaket | Besteht aus mehreren Zahnrädern mit unterschiedlicher Größe | Hyperglide (Optimierte Zahnprofile) | Bestimmt die Bandbreite der verfügbaren Gänge und die Abstufung |
| Kette | Überträgt die Kraft und verbindet Kettenblätter mit Ritzeln | HG (Hyperglide-kompatibel) | Muss passgenau sein und sich reibungslos bewegen lassen |
| Schaltzüge & Hüllen | Übertragen die mechanische Kraft vom Hebel zum Schaltwerk | (Nicht stark technologiegetrieben, aber Qualität wichtig) | Essentiell für die Übertragung der Schaltsignale bei mechanischen Systemen; korrekter Zugweg und Spannung wichtig |
Die Mechanik des Schalthebels im Detail
Shimano Schalthebel sind komplexe mechanische Geräte. Bei mechanischen STI-Hebeln findest du im Inneren eine Reihe von Ratschen, Federn und Nocken. Wenn du einen Hebel betätigst, wird ein bestimmter Betrag an Schaltzug herausgegeben oder eingezogen. Dieser Mechanismus ist präzise abgestimmt, um die exakte Bewegung des Schaltwerks zu gewährleisten.
Beispiel Rennrad-STI: Wenn du den Hauptbremshebel nach innen drückst, wird der Schaltzug herausgezogen, was das Schaltwerk dazu veranlasst, auf ein größeres Ritzel zu schalten (langsamer Gang bergauf). Wenn du den kleineren, separaten Schalthebel (oft hinter dem Bremshebel) betätigst, wird ebenfalls der Schaltzug bewegt, aber in die entgegengesetzte Richtung, um auf kleinere Ritzel zu schalten (schneller Gang bergab). Die Anzahl der Klicks oder „Gänge“, die du hören und fühlen kannst, entspricht der Anzahl der Schritte, die der Hebel für jeden Gangwechsel macht.
Die Technik hinter elektronischen Schaltungen (Shimano Di2)
Shimano Di2 revolutioniert die Schaltung. Anstatt mechanische Züge zu verwenden, sendet der Schalthebel einen elektrischen Impuls an eine zentrale Steuereinheit (oft im Akku integriert oder als eigenständiges Modul). Diese Steuereinheit interpretiert den Befehl und gibt ihn an einen kleinen Elektromotor im Schaltwerk oder Umwerfer weiter. Dieser Motor bewegt dann das Schaltwerk mit hoher Präzision.
Vorteile von Di2:
- Geschwindigkeit und Präzision: Deutlich schnellere und konsistentere Schaltvorgänge als bei mechanischen Systemen.
- Wetterunabhängigkeit: Keine Probleme mit nassen oder verschmutzten Zügen.
- Programmierbarkeit: Schaltfunktionen können individuell angepasst werden (z.B. synchronisiertes Schalten).
- Feinjustierung: Di2-Systeme ermöglichen eine Mikroeinstellung der Schaltwerksneigung während der Fahrt, um eine optimale Kettenlinie zu gewährleisten.
Häufige Probleme und deren Ursachen
Trotz der hohen Qualität von Shimano Schaltungen können Probleme auftreten. Hier sind einige häufige:
Problem: Schaltung springt oder ist unpräzise
Ursachen:
- Falsch eingestellte Zugspannung.
- Abgenutzte Kette, Ritzel oder Kettenblätter.
- Schmutz oder Schmiermittelrückstände auf der Kette oder den Zahnrädern.
- Verbogenes Schaltauge (das Teil, an dem das Schaltwerk befestigt ist).
- Inkompatible Komponenten (falsches Zugverhältnis).
Problem: Kette fällt vom größten/kleinsten Ritzel ab
Ursachen:
- Falsch eingestellte Anschlagschrauben (H und L) am Schaltwerk. Die L-Schraube begrenzt die Bewegung zum kleinsten Ritzel, die H-Schraube zum größten.
Problem: Widerstand beim Schalten oder schwergängige Hebel
Ursachen:
- Verstopfte oder beschädigte Schaltzüge und Hüllen.
- Mangelnde Schmierung.
- Beschädigter Schalthebelmechanismus.
FAQ – Häufig gestellte Fragen zu Wie funktioniert eine Shimano Schaltung?
Wie stelle ich die Zugspannung meines Shimano Schaltwerks richtig ein?
Beginne mit der Zugeinstellschraube am Schalthebel oder am Schaltwerk. Drehe sie gegen den Uhrzeigersinn, um die Spannung zu erhöhen (besseres Schalten auf kleinere Ritzel), und im Uhrzeigersinn, um sie zu verringern (besseres Schalten auf größere Ritzel). Mache kleine Anpassungen (eine Vierteldrehung) und teste die Schaltung zwischen den Gängen, bis sie reibungslos funktioniert. Achte darauf, dass das Schaltwerk beim vollständigen Lösen des Zugs immer noch sanft auf das größte Ritzel schaltet.
Warum ist die Kompatibilität von Schalthebeln und Schaltwerken so wichtig?
Shimano verwendet unterschiedliche Zugverhältnisse bei seinen mechanischen Schaltgruppen. Ein Schalthebel, der für ein bestimmtes Zugverhältnis (z.B. 1:1.1) entwickelt wurde, muss mit einem Schaltwerk kombiniert werden, das dieses Verhältnis ebenfalls unterstützt. Andernfalls wird das Schaltwerk nicht die korrekte Distanz pro Hebelbewegung zurücklegen, was zu unpräzisen oder gar keinen Schaltvorgängen führt. Bei elektronischen Systemen wie Di2 ist dies irrelevant, da die elektronische Steuerung die Bewegung präzise regelt.
Was ist der Unterschied zwischen Hyperglide (HG) und anderen Kassettentypen?
Hyperglide bezeichnet das von Shimano entwickelte Design von Ritzeln und Kettenblättern, das spezielle Rampen und Zahnprofile aufweist. Diese sind darauf ausgelegt, die Kette beim Schalten sanft und schnell auf das nächste Zahnrad zu führen. Dies ermöglicht schnellere und präzisere Schaltvorgänge, insbesondere unter Last. Andere Systeme mögen diese Optimierungen nicht in gleichem Maße aufweisen.
Wann sollte ich meine Shimano Kette wechseln?
Es ist ratsam, die Kette etwa alle 1.500 bis 3.000 Kilometer zu wechseln, abhängig von Fahrbedingungen und Pflege. Ein Kettenverschleißlehre ist das beste Werkzeug, um den Verschleiß zu messen. Eine verschlissene Kette kann Ritzel und Kettenblätter beschädigen, was zu teureren Reparaturen führt.
Wie funktioniert das „Shadow+“-Feature bei Shimano Schaltwerken?
Das Shadow+ Feature, das bei vielen modernen Shimano Mountainbike-Schaltwerken zu finden ist, beinhaltet einen zusätzlichen Kupplungsmechanismus am Schaltwerk. Dieser Mechanismus kann aktiviert werden, um die Spannung auf den Schaltwerkskäfig zu erhöhen. Dadurch wird die Kette straffer gehalten und das Risiko des Kettenschlagens bei holpriger Fahrt stark reduziert, was zu einer stabileren Kettenführung und leiseren Fahrt führt.
Was bedeutet die L- und H-Schraube am Schaltwerk?
Die L-Schraube (Low) und die H-Schraube (High) sind Anschlagschrauben, die die seitliche Bewegung des Schaltwerks begrenzen. Die L-Schraube verhindert, dass die Kette vom kleinsten Ritzel (bei mechanischen Systemen oft das größte Ritzel bei der Einstellung) herunterfällt. Die H-Schraube verhindert, dass die Kette vom größten Ritzel (bei mechanischen Systemen oft das kleinste Ritzel bei der Einstellung) herunterfällt. Sie sind entscheidend für die korrekte Einstellung des Schaltwerks und verhindern, dass die Kette in den Speichen oder in den Rahmen fällt.
